Цели и задачи проекта

• Обеспечение гибкого управления технологическим процессом;
• Обеспечение энергоэффективности анодного производства;
• Снижение количества выбросов в атмосферу;
• Обеспечение высокого качества продукции.



Особенности проекта

Строительство 1-ой в России газовой печи открытого типа по обжигу «зеленых» анодов по отечественным технологиям.



Состав работ

• Разработка проектной, конструкторской и рабочей документации;
• Разработка и изготовление АСУТП;
• Комплектная поставка оборудования;
• Строительно-монтажные работы;
• Пусконаладочные работы;
• Ввод в эксплуатацию.

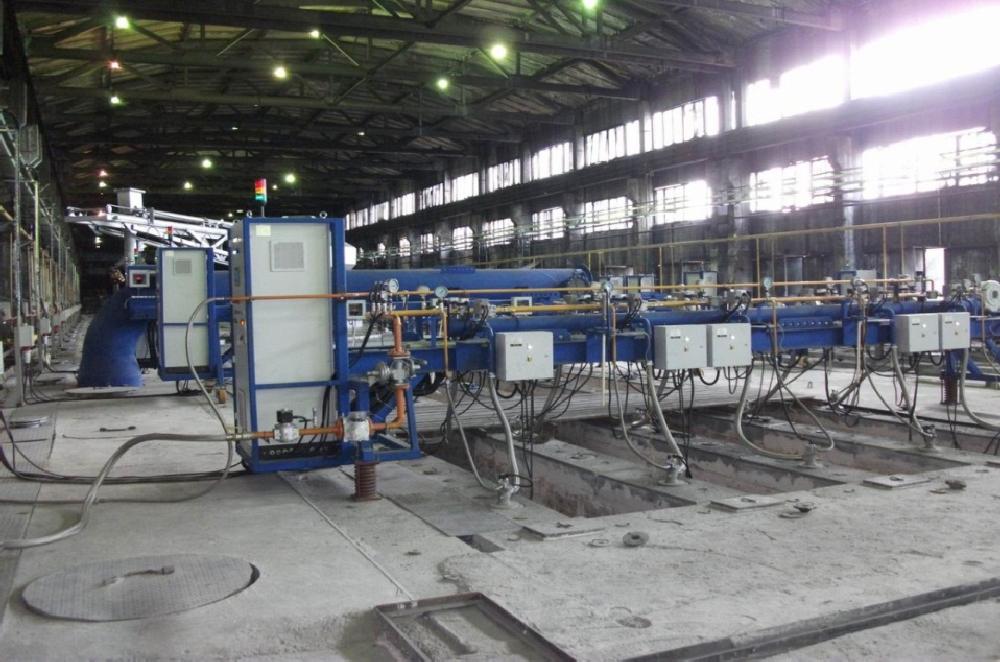

Описание объекта управления

Печи обжига анодов открытого типа являются кольцевыми печами, в которых технологический процесс обжига идет одновременно на 2-х или 4-х участках - системах огня. В одной системе огня находится несколько камер с загруженными анодами с количеством секций от 4-х до 10-ти. Секции разделены греющими простенками, в которые устанавливается горелочные устройства, подводы от воздуходувок, термопары и вакуумметры. Технология обжига заключается в четком следовании графиков нагрева всех простенков для каждой камеры Печи задаваемому графику обжига.

Уникальность и сложность технологии обжига в печах открытого типа заключается в циклической перестановке технологического оборудования по кругу относительно неподвижных анодов, загруженных в камеры. По сравнению с печами закрытого типа, для ведения технологического процесса применяется значительно большее количество единиц оборудования. Так в состав основного оборудования печи из 2-х систем огня с 4-х секционными камерами входят:

60 горелок;

20 воздуходувок;

12 регулирующих заслонок;

более 300 единиц КИПиА.



Описание системы управления

• КТС АСУТП Печи обжига включает в себя:
• АРМ оператора печи;
• Шкаф ПЛК управления обжигом;
• Шкафы ПЛК управления горелочными мостами;
• Шкафы ПЛК управления отсасывающей трубой;
• Шкафы ПЛК управления воздуходувками;
• Шкафы ввода-вывода рамп контроля разряжения и «0» точки;
• Шкаф ПЛК управления дымососами;
• Шкаф ЧРП дымососов.
• Исполнительные механизмы с э/приводами;
• КИП (датчики температуры, разряжения в печи, давления газа, контроля факела и т.д.).

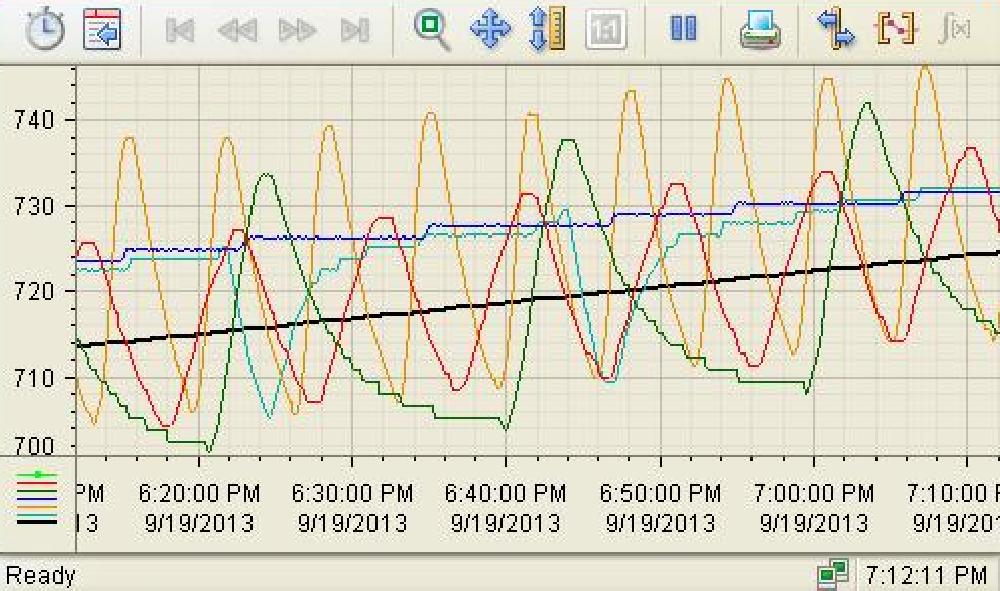

Алгоритмическое и программное обеспечение реализует развитые функции управления сложным технологическим процессом и гибкий графический интерфейс оператора.

Базовый КТС реализован на оборудовании компании Siemens:

• SIMATIC S7-300/400;
• SIMATIC ET200M;
• SIMATIC KTP600;
• SCADA WINCC7.2.

Дополнительно в систему управления Печью входят:

• Система газовой безопасности с отдельным шкафом управления на базе ПЛК S7?300F;
• Система пожаротушения с отдельным шкафом управления на базе ПЛК S7-300.



Достигнутые результаты

• Освоение новой перспективной технологии (впервые в РФ);
• Повышение производительности производства анодов;
• Комплексная автоматизация производства.



Отзыв заказчика

«Успех в реализации проекта строительства Печей №6 и №7 стал возможен благодаря ответственному отношению и высокой квалификации специалистов ЗАО «Энертек», а также их тесному взаимодействию со всеми службами ОАО «Энергопром-ЧЭЗ», - управляющий директор ОАО «Энергопром-ЧЭЗ» И.В. Рыбянец.

Посмотреть материал в .pdf
