Системы управления электростанциями (АСУ ТП ЭСН)

Назначение

АСУ ТП электростанций предназначены для энергогенерирующих объектов  (электро- и теплоэлектростанций, комплексных подстанций), как комплексных промышленных предприятий, обеспечивающих выработку электрической и тепловой (в виде горячей воды) энергии заданного количества и нормируемых параметров.

Энергогенерирующие объекты могут быть построены на базе газотурбинных, паротурбинных или дизельных энергетических установок и могут быть одно- или многоагрегатными.



 Основные функции АСУ ТП электростанций

АСУ ТП электростанций обеспечивает:

  • устойчивую работу энергогенерирующего объекта и прилегающего энергорайона в нормальных, аварийных и послеаварийных режимах;
  • повышение оперативности управления и производительности труда, обеспечение оптимального управления выработкой, распределением и потреблением электроэнергии с решением задач повышения надежности электроснабжения;
  • повышения экономической эффективности использования электроэнергии;
  • повышение надежности и эффективности работы электрооборудования и скорости реализации оперативных решений за счет повышения качества и оперативности управленческой деятельности;
  • своевременное предоставление оперативному персоналу достоверной информации о ходе технологического процесса, состояния оборудования и средств управления;
  • обеспечение персонала ретроспективной технологической информацией (регистрации событий, расчет показателей, диагностика оборудования и др.) для анализа, оптимизации и планирования работы оборудования и его ремонта;
  • сокращение ущерба от ошибок персонала;
  • снижение затрат на диагностику и ремонт оборудования;
  • возможность включения АСУ ТП в автоматизированные системы диспетчерского управления АСДУ высшего уровня.



 Принцип построения

АСУ ЭСН энергогенерирующего объекта состоит из двух основных подсистем: подсистема управления теплотехнической частью (ПУ ТЧ) и подсистема управления электрической частью (ПУ ЭЧ), при этом ПУ ЭЧ является ведущей подсистемой управления объекта.

АСУ ЭСН предназначена для автоматизированного управления режимами работы энергогенерирующего объекта, выдающего электроэнергию через ЗРУ 6/10 кВ и ЗРУ 110 кВ потребителям в энергосистему.

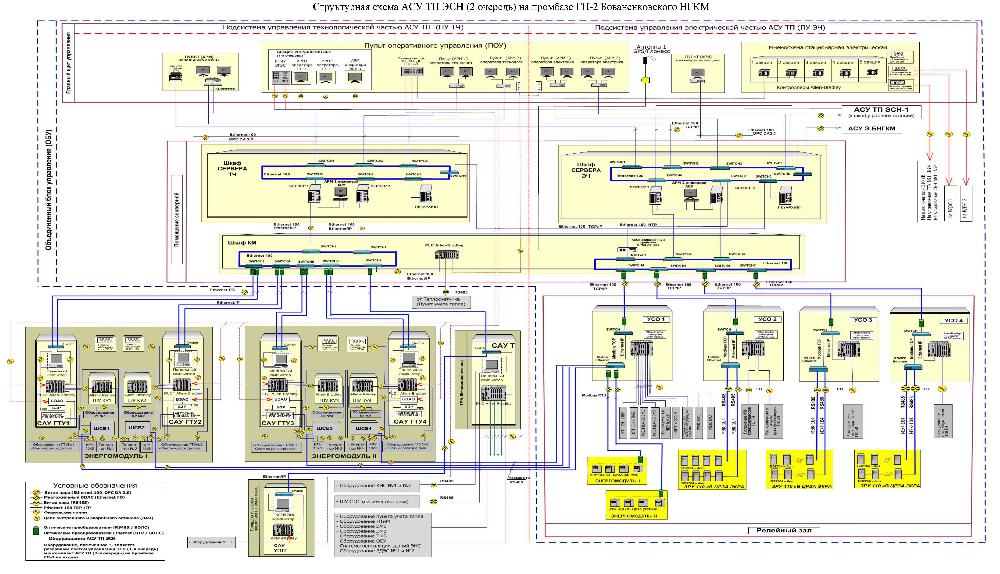

Структурная схема

АСУ ЭСН является многоуровневой интегрированной системой, объединяющей в своем составе подсистемы автоматизации электротехнического, теплотехнического и энергогенерирующего оборудования объекта.

Нижний уровень – уровень агрегатной энергогенерирующей автоматики и технологических подсистем.

Верхний уровень – уровень обработки и предоставления информации оперативному персоналу.

Для каждого энергогенерирующего агрегата или группы функционально связанного технологического оборудования в АСУ ЭСН предусмотрена отдельная локальная система автоматизированного управления (САУ), обеспечивающая его автономное функционирование и изменение работы по командам, полученным от верхнего уровня.

Все САУ через сервер связаны друг с другом и с аппаратурой верхнего управления локальной сетью, выполненной, в случае необходимости, при помощи волоконно-оптических линий связи (ВОЛС). Связь с диспетчерским пультом энергосистемы осуществляется через шлюзовую машину. Распределенное по территории объекта общестанционное оборудование подключается к ПУ ТЧ и ПУ ЭЧ через выносные станции контроля и управления (ВС). ПУ ЭЧ для реализации задач режимного и противоаварийного управления соединяется с агрегатными САУ индивидуальными каналами связи.

Связь технических средств АСУ ЭСН друг с другом осуществляется по каналу Ethernet (протокол Modbus).

Связь с внешними системами автоматизации может выполняться по любым стандартизированным каналам связи.

В АСУ ЭСН предусмотрена возможность резервирования наиболее ответственных каналов (аварийной защиты, локальной сети данных, контроллеров обработки данных, электропитания и т.д.)



Опции

  • Автоматизированные рабочие места (АРМ):
  • АРМ начальника смены
  • АРМ технолога
  • АРМ электрика
  • АРМ инженера АСУ и релейщика
  • Щит управления главной электрической схемой станции
  • Щит управления конструктивно может быть выполнен в виде стационарной электрической мнемосхемы, проекционной или жидкокристаллической видеостены
  • Шкафы управления (напольные или навесные):
  • Микропроцессорные
  • Низковольтных коммутационных устройств (НКУ -0,4 кВ)
  • Жесткой релейной логики
  • Шкафы-серверы
  • Шкафы устройств связи с объектом (УСО)



 Выполненные проекты

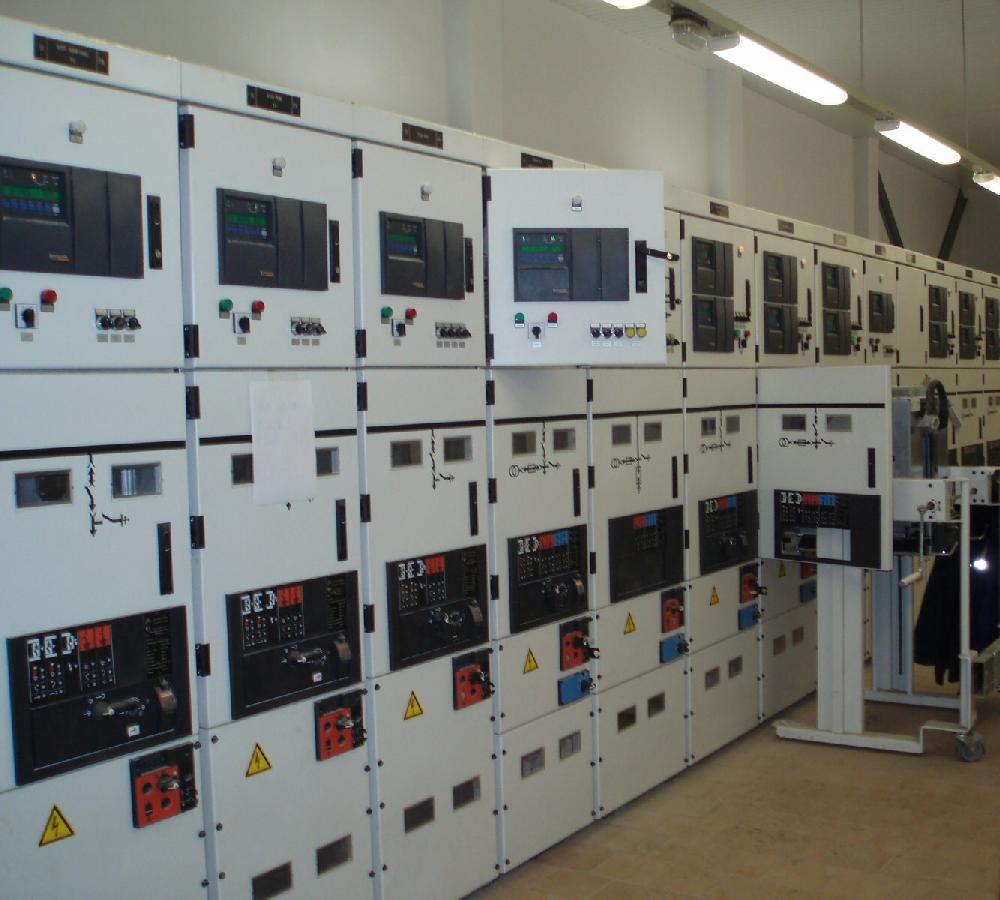

  • АСУ ТП ЭСН «Ухтинская». Общая мощность ЭСН – 9 МВт, количество ГТЭА – 6 х 1,5 МВт. КС «Ухтинская» магистрального газопровода «СРТО-Торжок» (ООО «Севергазпром»);
  • АСУ ТП ГТЭС-24. Общая мощность ГТЭС – 24 МВт, 4 х 6 МВт. Заполярное ГКМ  (ООО «Газпром добыча Ямбург»);
  • АСУ ТП ГТЭС «Песцовая». Общая мощность ГТЭС – 24 МВт, 6 х 4 МВт. Песцовое ГКМ (ООО «Уренгойгазпром»);
  • АСУ ТП ЭСН «Харвутинская». Общая мощность ГТЭС – 16 МВт, 4 х 4 МВт. Ямбургское ГКМ (ООО «Газпром добыча Ямбург»);

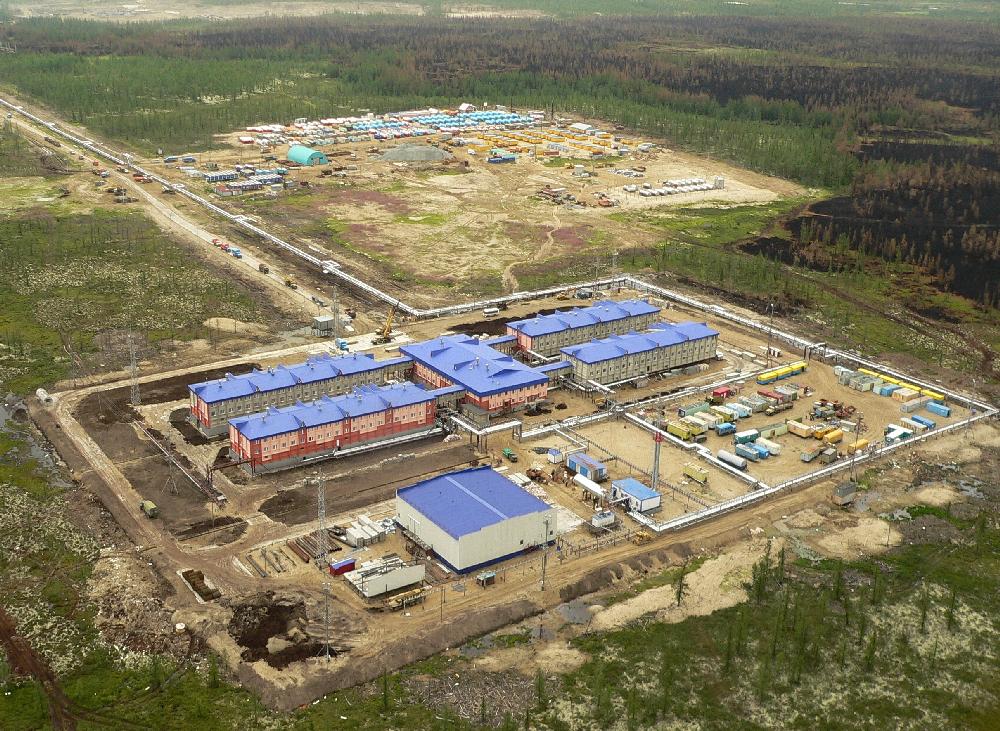

  • АСУ ТП ЭСН «Южно-Русская». Общая мощность – 6 МВт, 4 х 1,5 МВт. Южно-Русское НГМ (ОАО «Севернефтегазпром»);
  • АСУ ТП ГТЭС-48. Общая мощность – 48 МВт, 4 х 12 МВт. Заполярное ГКМ (ООО «Газпром добыча Ямбург»);
  • АСУ ТП ГТЭС «Ямбургская». Общая мощность – 112 МВт, 6 х 12 МВт и 2 х 20 МВт. Ямбургское ГКМ (ООО «Газпром добыча Ямбург»);
  • АСУ ТП ЭСН (2-я очередь) на промбазе ГП-2 Бованенковского НГКМ. Общая мощность – 48 МВт, 4 х 12 МВт. Бованенковское НГКМ (ООО «Газпром добыча Надым»).
