Насосно-питательные установки

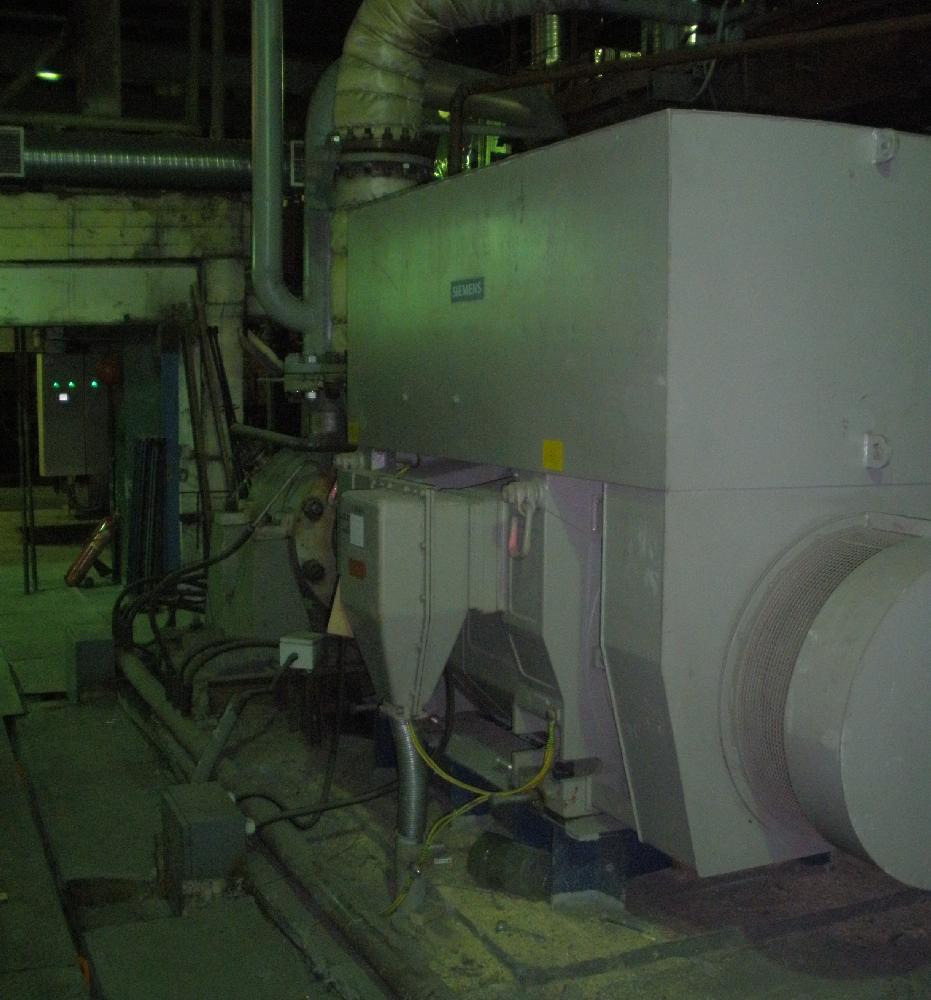

Насосно-питательная установка (НПУ) представляет собой технологический комплекс, состоящий из одного или нескольких деаэраторов и нескольких питательных насосов для подачи воды к котлам различного назначения.

На ответственных технологических объектах с высокими требованиями к надежности снабжения котлов питательной водой, как правило, насосно-питательные установки выполняются с учетом технологического резервирования, а именно:

  • дублированные подающие трубопроводы воды и пара с арматурой;
  • распределение воды и пара на несколько взаимно резервирующих деаэраторов;
  • дублированные коллекторные трубопроводы подачи воды от деаэраторов к насосам с арматурой;
  • установка нескольких взаимно резервирующих питательных насосов с применением горячего резервирования;
  • подключение насосов к дублированным напорным магистральным трубопроводам;
  • применение систем управления агрегатов (деаэраторов и питательных насосов), способных работать как автономно, так и совместно с централизованной АСУ НПУ и АСУ более высокого уровня (цеха, энергоблока и т.п.).

Применение данных мер позволяет обеспечивать бесперебойное снабжение потребителей питательной водой, даже при условии вывода части оборудования и трубопроводов из работы с целью ремонта или обслуживания.



Автоматизация НПУ

Насосно-питательные установки проектируются с применением средства автоматики, позволяющих:

  • повысить надежность эксплуатации оборудования;
  • сократить количество внеплановых остановов НПУ или ее отдельных узлов;
  • снизить нагрузку на эксплуатирующий персонал, сократив тем самым негативное влияние «человеческого фактора»;
  • упростить анализ работы оборудования за счет подробного представления архивной информации о значениях параметров, о событиях и авариях на НПУ.

Автоматизированная система управления насосно-питательной установки (АСУ НПУ), как правило, состоит из агрегатных АСУ (АСУ насосов и деаэраторов) и АСУ верхнего уровня, которые в совокупности обеспечивают:

  • поддержание уровня воды в баках деаэраторов путем регулирования ее подачи (в том числе с применением трехимпульсных регуляторов);
  • поддержание давления в деаэраторах путем регулирования подачи пара;
  • групповое регулирование уровня и давления в нескольких объединенных в общую систему деаэраторах;
  • управление пуском, остановом и рециркуляцией (при наличии) насосных агрегатов;
  • горячее резервирование насосных агрегатов;
  • управление электроприводной арматурой в трубопроводной обвязке НПУ;
  • контроль, индикацию и архивирование основных параметров процесса (температуры и давления воды и пара в различных частях установки, температуры корпусов деаэраторов, температуры обмоток электродвигателей и температуры и вибрации подшипников насосных агрегатов и др.);
  • представление на средствах человеко-машинного интерфейса подробных текущих и архивных данных о технологическом процессе;
  • диагностику средств автоматики, КИП и исполнительных механизмов.



Примеры реализованных проектов

  • Техническое перевооружение насосно-питательной установки котлов-охладителей КЦ №1. Автоматизация (посмотреть .pdf). ОАО «ЕВРАЗ НТМК», г. Нижний Тагил (Отзыв).
