Печи обжига

Наше предприятие проводит реконструкцию и строительство газовых металлургических печей. Ниже приведено описание АСУ металлургическими печами на примере АСУ печами обжига анодов.

АСУ печей обжига предназначены для управления технологическим процессом печей обжига, а также для обеспечения газовой безопасности и управлением системой пожаротушения (в виде отдельных подсистем).

Основным потребителем АСУ печей обжига являются предприятия, имеющие печи обжига анодов.



Основное назначение

АСУ печей обжига обеспечивает:

  • Устойчивую и безопасную работу технологического оборудования;
  • Повышение оперативности управления и производительности труда;
  • Повышение экономической эффективности;
  • Повышение надежности работы печей обжига;
  • Повышение экологических показателей;
  • Своевременное представление оперативному персоналу достоверной информации о ходе технологического процесса, состояния оборудования и средств управления;
  • Обеспечение персонала ретроспективной технологической информацией (регистрация событий, расчет показателей, диагностика оборудования и др.) для анализа, оптимизации и планирования работы оборудования и его ремонта;
  • Сокращение ущерба от ошибок персонала;
  • Снижение затрат на диагностику и ремонт оборудования;
  • Возможность включения АСУ печей обжига в автоматизированные системы диспетчерского управления АСДУ высшего уровня.

Принцип построения

АСУ печей обжига состоит из шкафов управления (ШУ), средств КИП и автоматизированных рабочих мест (АРМ) операторов. Состав системы:

  • АРМ оператора печи;
  • Шкаф управления обжигом;
  • Шкафы управления горелочными мостами;
  • Шкаф управления отсасывающими трубами;
  • Шкаф управления воздуходувками;
  • Шкафы ввода/вывода рамп контроля разряжения и «0» точки;
  • Шкафы управления ЧРП дымососов;
  • Исполнительные механизмы с электроприводами;
  • КИП.

Состав КИП:

— Датчики температуры;

— Датчики разряжения в печи;

— Датчики давления газа;

— Датчики контроля факела.

Дополнительно в систему управления печью входят:

* Система газовой безопасности с отдельным шкафом управления;

* Система пожаротушения с отдельным шкафом управления.

Алгоритмическое и программное управление реализует развитые функции управления сложным технологическим процессом и гибкий графический интерфейс оператора.



Примеры реализованных проектов

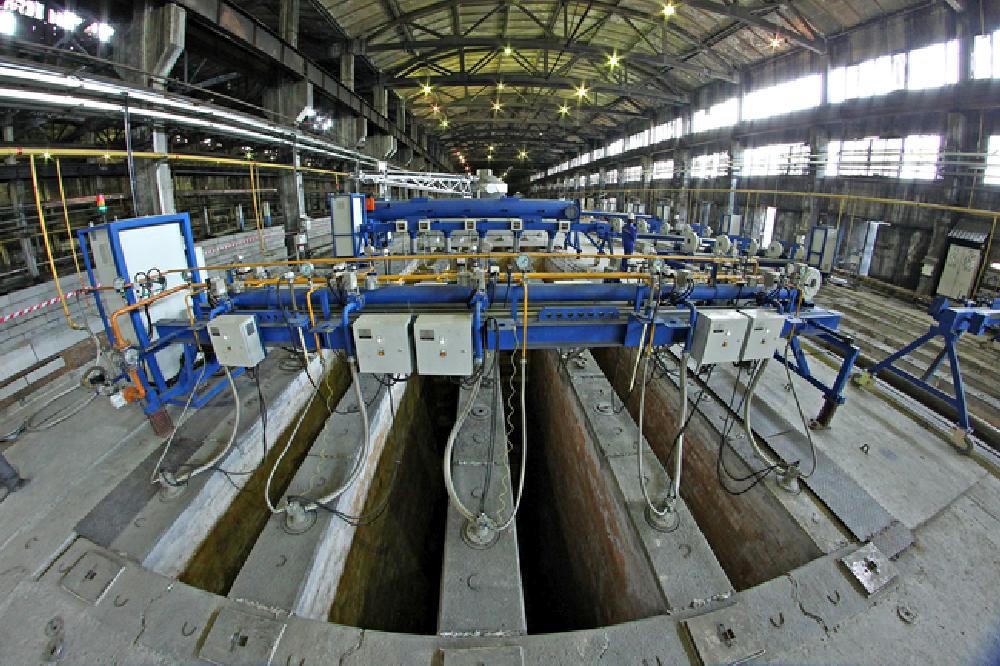

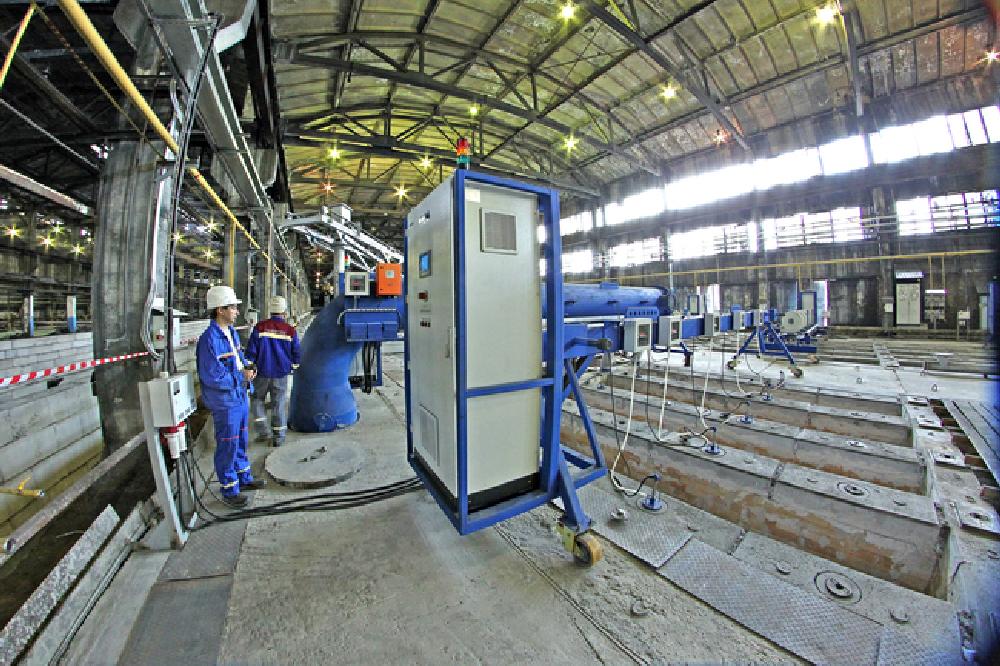

  • Печи обжига анодов №6 и №7. Технологическое оборудование. Система управления (посмотреть .pdf). ОАО «Энергопром-ЧЭЗ», г. Челябинск (Отзыв)
