САУ ГТУ

Назначение

Система автоматизированного управления и регулирования газотурбинной установкой (САУиР ГТУ) предназначена для автоматизации управления и контроля за работой энергогенерирующих агрегатов на базе газотурбинных  двигателей. Энергоблоки, создаваемые на базе ГТД, в составе электростанций обеспечивают выработку электрической и тепловой энергии заданного количества и нормируемых параметров.



Основные функции САУиР ГТУ

САУиР обеспечивает регулирование режима работы газотурбинной установки, а именно:

  • автоматизированный запуск и останов ГТУ с выполнением всех необходимых промежуточных этапов (вентиляция газовоздушного тракта, прогрев и охлаждение агрегата и т.п.);
  • поддержание режимов холостого хода (Холостой Ход Двигателя на минимальной устойчивой скорости вращения газогенератора и Холостой Ход Генератора на подсинхронной частоте вращения силовой турбины);
  • регулирование частоты и активной мощности генератора при работе на сеть по статической и астатической характеристикам;
  • регулирование положения направляющих аппаратов газогенератора;
  • ограничительное регулирование следующих технологических параметров:

- минимальной скорости вращения газогенератора;

- максимальной скорости вращения газогенератора;

- максимальной скорости вращения силовой турбины;

- максимальной температуры выхлопных газов за турбиной газогенератора;

- максимального давления за компрессором газогенератора;

- минимального и максимального расхода топливного газа.

САУиР, наряду с регулированием режима работы ГТУ, обеспечивает:

  • контроль готовности к запуску или холодной прокрутке агрегата;
  • непрерывную диагностику программно-технических средств САУиР (контроллеров, модулей ввода-вывода, каналов связи, датчиков, ключевых цепей управления и т.п.);
  • переход на резервные алгоритмы («стратегии выживания») при отказах ключевых датчиков;
  • автономный (независимый от контроллера) блок защиты от раскрутки силовой турбины (БЗР);
  • автономный блок экстренного аварийного останова (БЭАО), позволяющий выполнить корректный аварийный останов без участия контроллера (в случае отказа последнего или при срабатывании БЗР);
  • реализацию блокировок и защиту агрегата при отклонении параметров или режимов работы от нормальных;
  • косвенное детектирование (при отсутствии датчиков объективного контроля) помпажа, а также воспламенения и погасания пламени в камере сгорания;
  • отображение текущего состояния технологической части ГТУ и ЭБ в целом с непрерывным указанием наиболее важных параметров;
  • контроль загазованности и управление вытяжной вентиляцией;
  • учет расхода топливного газа, времени наработки, числа пусков и остановов;
  • измерение и отображение параметров нормального и аварийного режимов;
  • предупредительную сигнализацию об отклонении режимных параметров и аварийную сигнализацию наличия аварийного режима;
  • формирование базы данных, ведение суточной ведомости, сменной ведомости, ведомости событий, архива;
  • накопление и отображение ретроспективной информации;
  • управление технологическими подсистемами, обеспечивающими режим горячего резерва агрегата с возможностью запуска турбогенератора в течение не более 15 мин;
  • управление холодной прокруткой газогенератора;
  • управление устройствами жизнеобеспечения (вентиляторами, насосами, калориферами и т. д.) и вспомогательными технологическими системами;
  • управление нормальным или аварийным остановом ГТУ.



Принцип построения

Программная часть САУиР состоит из двух основных подсистем:

  • подсистемы регулирования частоты вращения турбогенератора,
  • подсистемы логического управления технологическим оборудованием энергоблока.



Компоненты системы

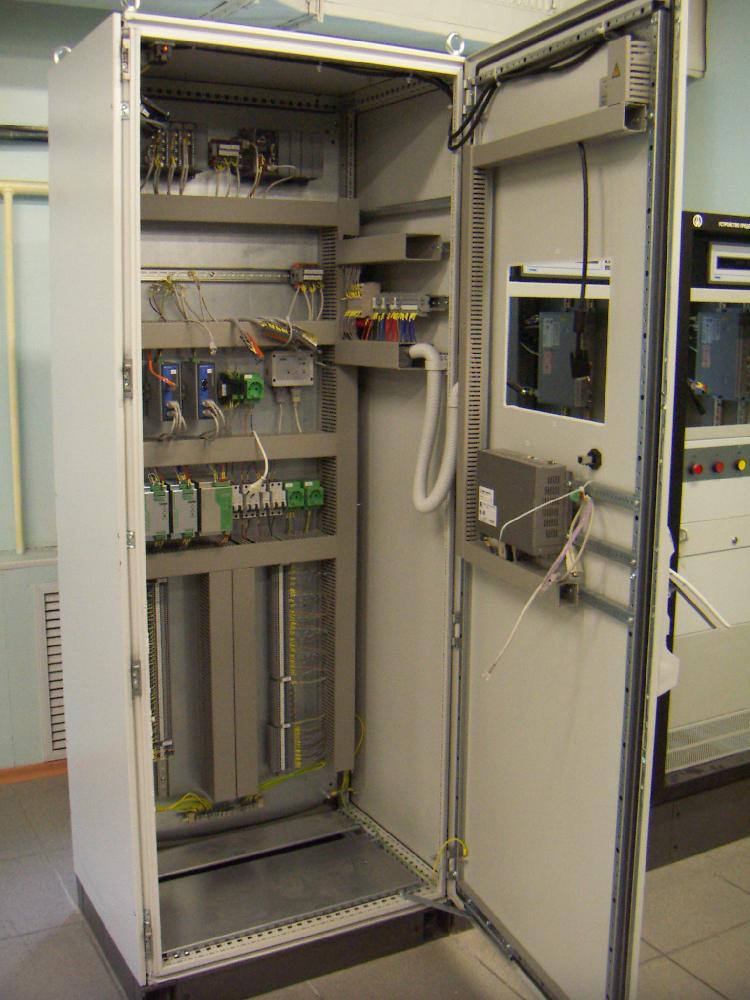

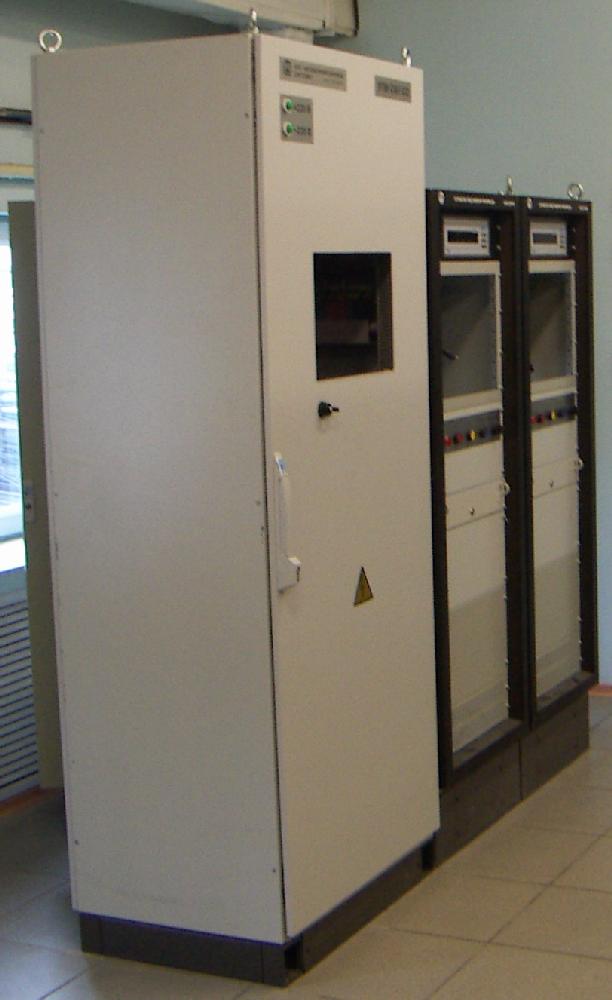

  • Шкаф управления микропроцессорный;
  • Панель ручной точной синхронизации с сетью;
  • Встроенный (в шкаф управления) или автономный (в виде отдельного блока) автоматический синхронизатор;
  • Встроенная (в шкаф управления) или удаленная автономная панель управления энергоблоком с органами прямого аварийного управления ГТУ.



Выполненные проекты:

  • САУ ГТГ-1500. Турбина - производства ОАО «Пролетарский завод». Единичная мощность  газотурбогенератора - 1,5 МВт. Эксплуатация – компрессорная станция «Ухтинская» магистрального газопровода «СРТО-Торжок» (ООО «Севергазпром»);
  • САУ БГТЭС-9,5. Газотурбинный двигатель - НК-14Э производства ОАО «Моторостроитель». Единичная мощность -  9,5 МВт. Эксплуатация – компрессорная станция  «Тольяттинская»  (ООО «Самаратрансгаз»);
  • САУ АТГ-10. Газотурбинный двигатель  -  НК-16  производства ОАО «Моторостроитель». Единичная мощность - 10 МВт. Эксплуатация – теплоэлектростанция  «Медногорская»  ОТС ОАО «Оренбургэнерго»;
  • САУ ГТУ-89СТ-20. Газотурбинный двигатель - АЛ-21 производства ФГУП  ММПП «Салют». Единичная мощность - 20 МВт  и 12 МВт. Эксплуатация – испытательные  стенды НИЦ «ЦИАМ» и ОКБ «Горизонт» г. Москва;
  • САУ ГТЭ-20С. Газотурбинный двигатель - АЛ-21 производства ФГУП  ММПП «Салют». Единичная мощность - 20 МВт и 12 МВт. Эксплуатация – Ямбургская ГТЭС (ООО «Газпром добыча Ямбург»);
  • САУ ГТУ-12С. Газотурбинный двигатель - АЛ-21 производства ФГУП  ММПП «Салют». Единичная мощность - 12 МВт. Эксплуатация - ЭСН (2-я очередь) на промбазе ГП-2 Бованенковского НГКМ, модуль I, агрегаты №№ 1 и 2. ООО «Газпром добыча Надым».
